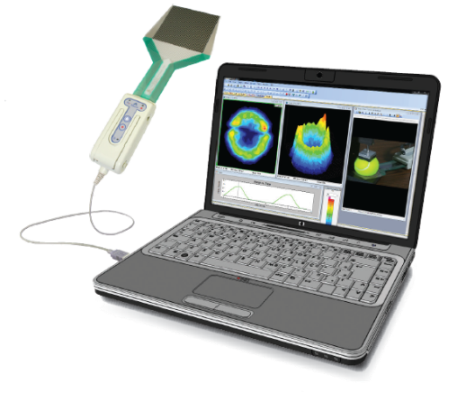

I-SCAN壓力分布測試係統
I-SCAN壓力分布測試係統
係統綜述：
I-SCAN係統是美國TEKSCAN公司出品的一套通用型薄膜壓力分布測試係統，用於測量接觸麵的接觸壓力分布狀況，其性能超薄（0.1mm），測點多（2000測點）可以把整個接觸麵的接觸壓力以彩色圖的方式顯示出來，從而讓客戶更好地進行科研和檢測。I-SCAN廣泛應用於土木、機械、結構、電子、汽車等不同行業。
係統配置：
|
|
|
豐富的壓力分布傳感器 | 高性能的采集器（Handle） | 完善的采集分析軟件 |
係統參數：采集器Handle
| ● 采樣率：100HZ（標準型）20kHz（高速型，根據傳感器） ● 通道數：2000多（根據傳感器測點） ● 擴展能力：可同時接8到16個 ● A/D：8位 ● 通訊方式：USB 2.0，480Mbps ● 調節增益：1/3到7倍增益 |

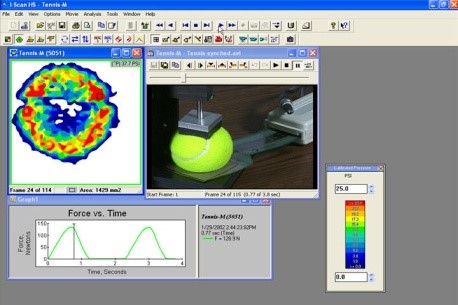

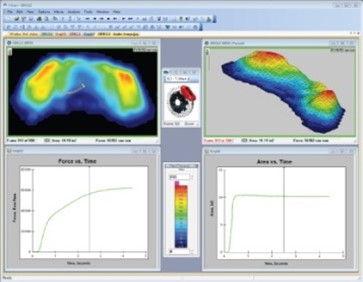

係統參數：I-SCAN軟件
| ● 顯示：2D、3D、等高線，實時傳感器數據同步顯示 ● 數據存儲：壓力數據快照、AVI視頻、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值，記錄重心偏移及重量分 布、不同區域壓力隨時間的變化曲線 |
係統參數：常用傳感器
|
|
|
5315壓力分布傳感器 | 5101壓力分布傳感器 | 5076壓力分布傳感器 |
尺 寸：487.7（W）×426.7（L）（mm） 量 程：207kPa 測點密度：1測點/cm2（2016測點） 使用溫度：-40~60℃ 適用範圍：接觸壓力、土壓力、床墊、座椅等 | 尺 寸：111.8（W）×111.8（L）（mm） 量 程：41/69/345/1034/3447/20684 /34473kPa 測點密度：15.5測點/cm2(1936測點) 使用溫度：-40~60℃ 適用範圍：接觸壓力、土壓力等 | 尺 寸：83.8（W）×83.8（L）（mm） 量 程：345/2413/3447/6894/20684/ 34473/68947/103421kPa 測點密度：27.6測點/cm2(1936測點) 使用溫度：-40~60℃ 適用範圍：接觸壓力、土壓力等 |
|
|
|

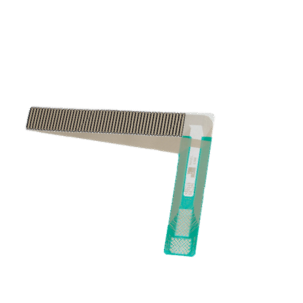

6300壓力分布傳感器 | 5350壓力分布傳感器 | 5250壓力分布傳感器 |
尺寸：264.2（W）×33.5（L）（mm） 量程：69/345/689/6895/68948kPa 測點密度：25.8測點/cm2（2288測點） 使用溫度：-40~60℃ 適用範圍：接觸壓力、土壓力 | 尺寸：416.6（W）×386.1（L）（mm） 量程：41kPa 測點密度：1測點/cm2(1558測點) 使用溫度：-40~60℃ 適用範圍：接觸壓力、土壓力、床墊、座 | 尺寸：245.9（W）×245.9（L）（mm） 量程：69/172/1724kPa 測點密度：3.2測點/cm2(1936測點) 使用溫度：-40~60℃ 適用範圍：接觸壓力、土壓力等 |
係統應用：土木、工程方麵
|
|
|
|

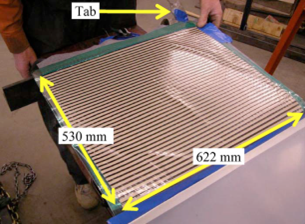

砂礫堆積壓力分布測試 | 土木工程壓力分布測試 | 船舶拍擊壓力分布測試 | 岩土壓力分布測試 |
係統應用：汽車方麵
|
|
|
|
車門密封壓力分布測試 | 汽車刹車壓力分布測試 | 汽車衝擊壓力分布測試 | 油箱蓋壓力分布測試 |
係統應用：機械、人體醫學等其他行業
|
|
|
|
彈簧壓力分布測試 | 床墊壓力分布測試 | 滾筒壓力分布測試 | 座椅壓力分布測試 |
